三相四線WFJ6/NJ2080-4

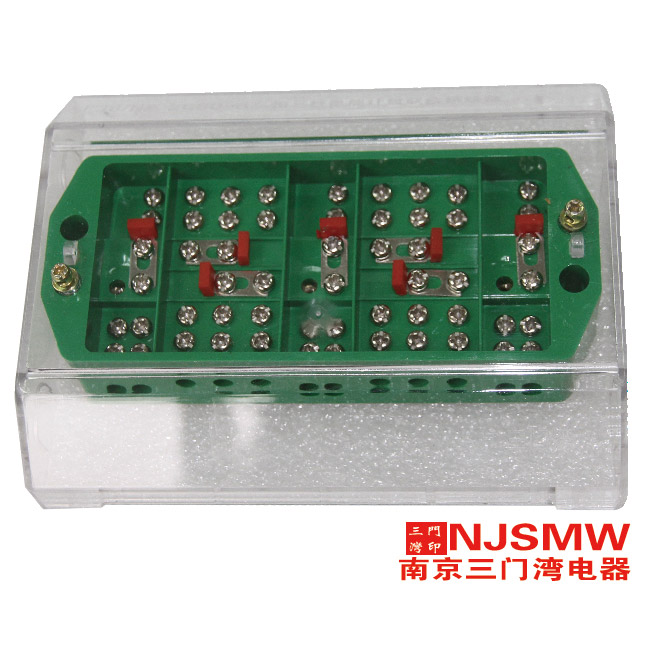

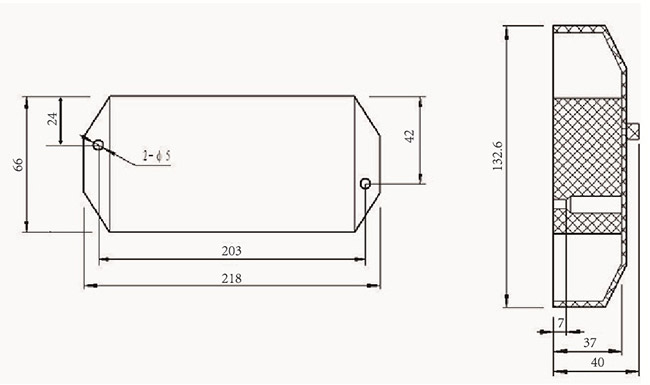

WFJ6-NJ2080-4 電能表接線盒

電度表接線盒WFJ6/NJ2080-4(WFJ6/NJ2080-3)-三相四線(三相三線)表度表接線盒,是從老膠木產品更新?lián)Q代的新產品;絕緣材料采用進口的高分子聚碳酸脂加工而成,具有良好的電氣性能和機械性能,(解
訂購熱線:170-4888-0001
點擊樣本畫冊下載
產品詳情



  電度表接線盒WFJ6/NJ2080-4(WFJ6/NJ2080-3)-三相四線(三相三線)表度表接線盒,是從老膠木產品更新?lián)Q代的新產品;絕緣材料采用進口的高分子聚碳酸脂加工而成,具有良好的電氣性能和機械性能,(解決了老膠木產品脆,易碎,安裝時間長吸水后起霉斑等缺點)。金屬件采用銅合金,引進進口自動化設備加工制成,金屬表面還鍍鎳加以保護,具有安全可靠美觀大氣的優點,可接4MM線,電流20A, 電壓為660V,可在-40℃至+60℃范圍內正常工作,其電壓回路采用一進三出,各相電壓.電流具有相序表識,即方便接線,又避免了因相序接錯而造成的計量錯誤,接線盒的透明蓋用兩只可封印的螺絲加以固定,解決了防竊電工作。在二次回路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。


產品用途:


     采用該接線盒后,可將進戶線與進表線分開,解決了以往進戶線并接的問題,相線接線盒蓋板還可以鉛封,以防竊電;零線接線盒可重復接地,符合電能計量規范中“專用、封閉”的原則。為配合電力系統采用標準接線及實施《電能計量裝置檢驗規程》創造了有利的條件,產品主要應用于計量臬。電表箱、JP柜、電度表屏,等柜體


注間事項:

更換表能表時要做好安全措施,以免造成電壓互感器二次短路或接地、電流互感器二次回路開路。

進行電能表現場校驗時,要確定檢驗儀的電流測量回路正確接到接線盒后,才能打開接線盒上的電流回路連接片,以免造成電流回路開路。

工作完成后應清理、打掃現場,并應再復查一遍所有接線,確保無誤后再送電。

接線盒安裝完成后再正確封印。





電度表接線盒是電能計量裝置標準接線中的專用接線盒,起接線和安全保護用. 通過透明的防塵蓋可直接觀察到內部各元件及端子狀態,導電體和接線螺釘均選用H62銅,表面鍍鎳。電路聯接可靠;絕緣盒材料為聚碳酸脂,耐熱性和耐沖擊性能良好,電氣間隙和爬電距離均高于國家標準。

  • 中文名

  • 電度表接線盒

  • 額定電壓

  • 660V

  • 額定電流

  • 20A

  • 額定功率

  • 50HZ/60HZ

  • 絕緣電阻

  • 30M∏

  • 環境溫度

  • -40℃/+100℃

  • 工頻耐壓

  • 3000V/min

適用范圍

電度表接線盒用于額定電壓:380V,頻率50HZ(60HZ)一相四線(二線)制的電網系統中與互感器和電度表相匹配,連接截面積為0.5-4mm2的圓銅導線用的接線盒.

作用

1、外形美觀、使用方便可靠;

2、接線盒聯接中增加熔芯卡,可根據用戶

要求安放熔斷體,如表相出現短路故障,熔

斷體會自動斷開,起到線路保護作用;

特性

電度表接線盒除N線帶熔斷器系列,A相、B相、C相均采用聯接片聯接,一般用在額定電壓3×380V(一般二線或四線)有功電度表上。

電度表接線盒A、B、C相線及中性線N均帶保護,一般用在額定電壓3×100/57.7

工作原理

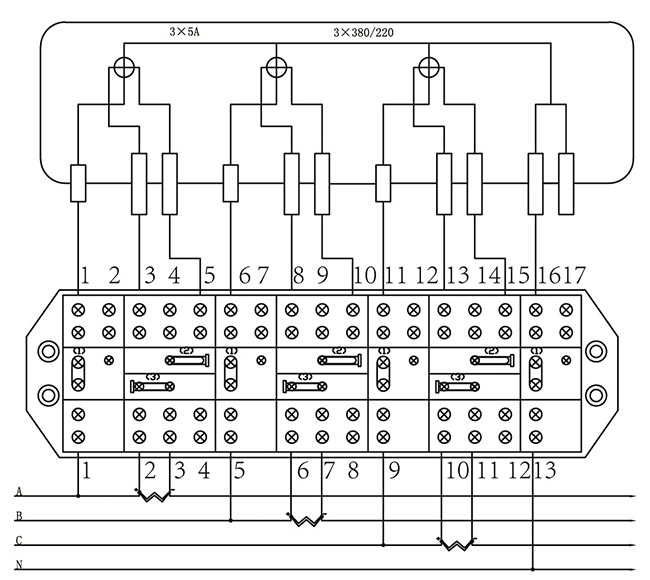

金屬件采用銅合金,引進進口自動化設備加工制成,金屬表面還鍍鎳加以保護,具有安全可靠美觀大氣的優點,可接4MM線,電流20A, 電壓為660V,可在-40℃至+60℃范圍內正常工作,其電壓回路采用一進三出,各相電壓.電流具有相序表識,即方便接線,又避免了因相序接錯而造成的計量錯誤,接線盒的透明蓋用兩只可封印的螺絲加以固定,解決了防竊電工作。在二次回路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。
