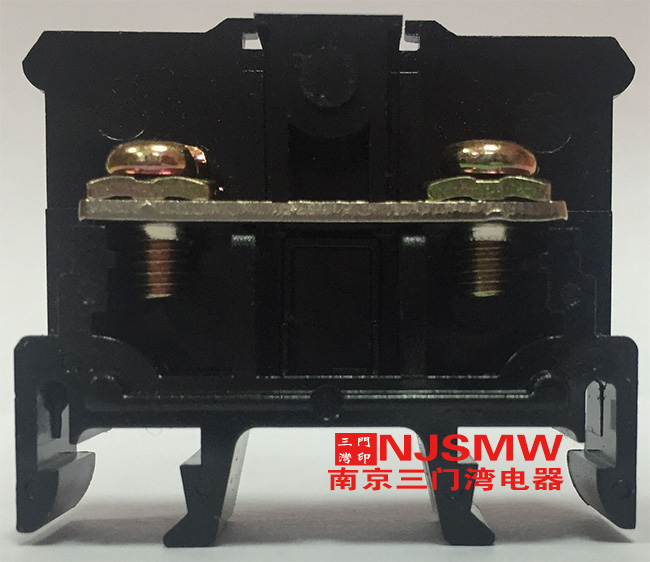

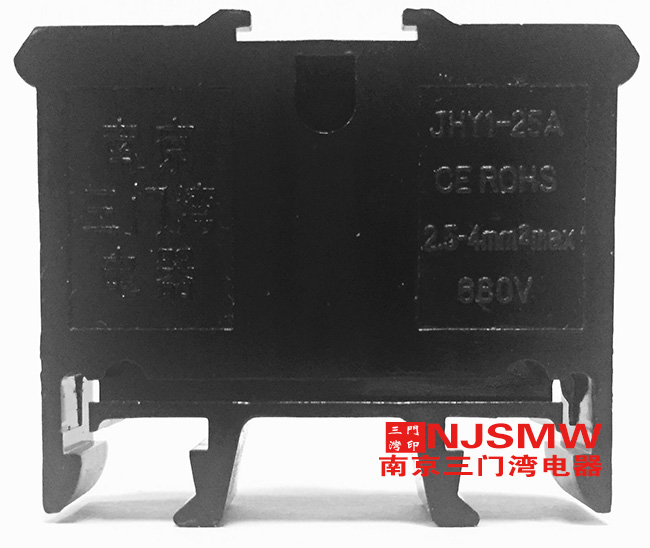

JHY1-25 接線端子
JHY1-150A接線端子適用與交流50HZ（或60HZ）額定電壓660V或直流電壓440V的電路中作為1.0MM2銅導線的連接之用，其性能符合GB/T14048。1-2000《低壓開關設備和控制設備總則》也符合IEC947-7-1：2000的標準要求。
產品絕緣材料采用PC料，其阻燃性能達到UL94-VO級，CTI≥600V。可在+120℃～40℃環境溫度范圍內可靠工作。
板式的連接方式，接線直觀，方便，牢固可靠。

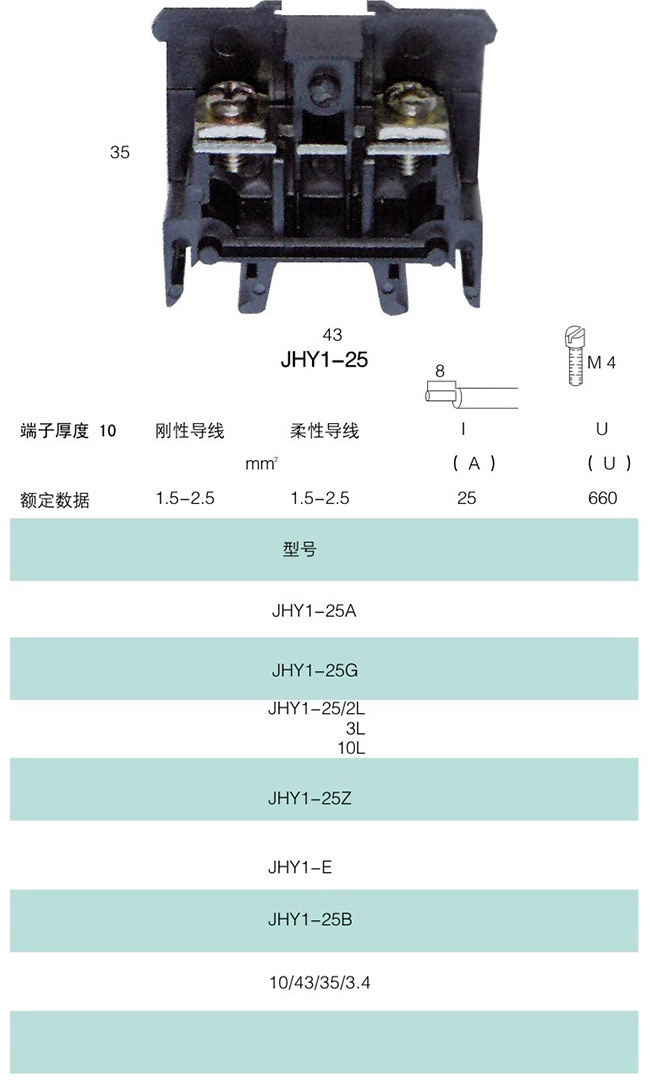

型號 | JHY1-25A |
外形尺寸 | |
寬度/厚度/高度/擋板厚度 | 43/10/35/ 3.4MM |
螺釘公稱直徑 | M8 |
扭距(Nm) | 0.6-0.8 |
剝線長度 | 10 |
電壓(V) | 660 |
電流(A) | 25A |
導線截面(mm2) | 2.5MM |
剛性導線(mm2) | 1.5-2.5 |
柔性導線(mm2) | 1.5-2.5 |
安裝軌 | 型號 |
C45平導軌 | TH35-7.5 |
端板 | JHY1-25G |
中心式聯接件 | JHY1-25/10L |
空白標記條 | JHY1-25B |
透明防塵罩蓋 | JHY1-25Z |
